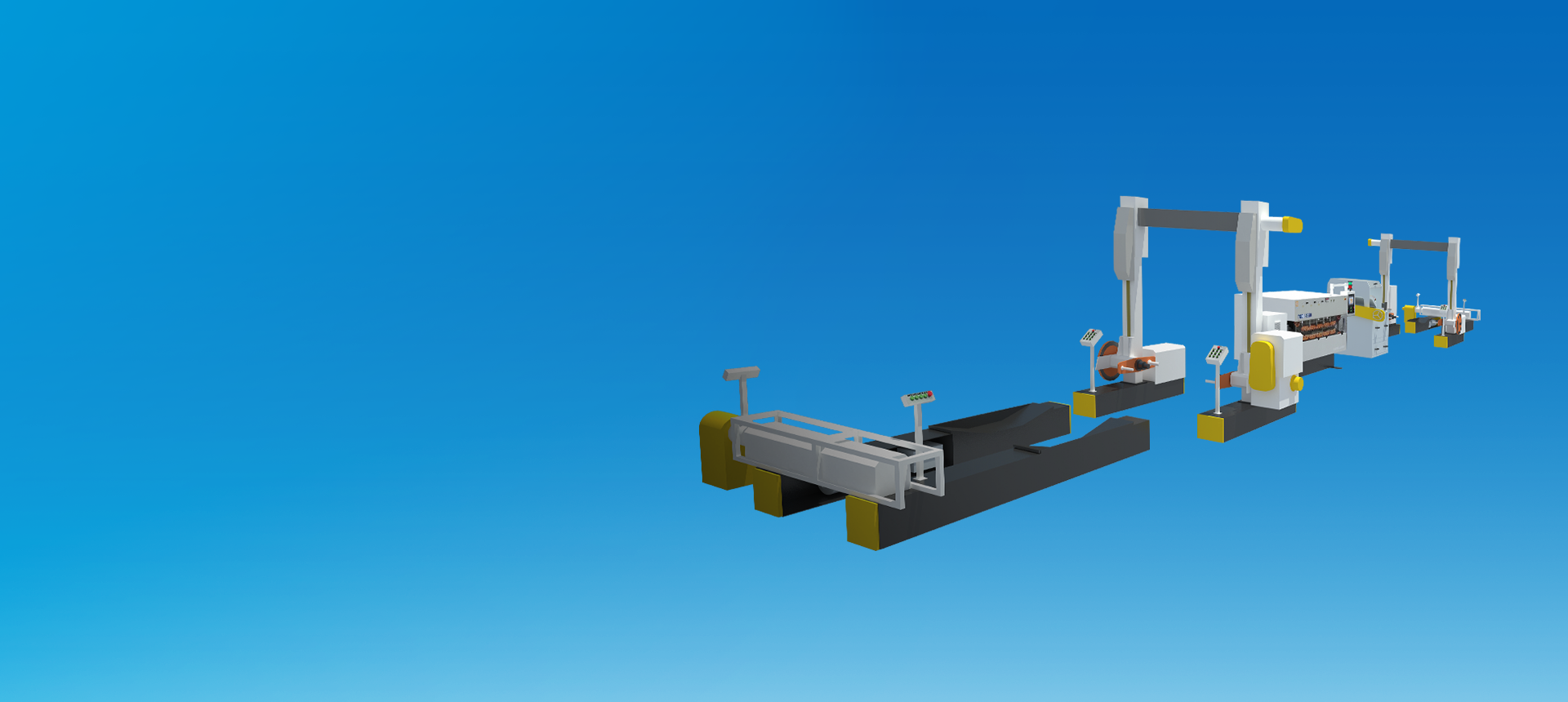

線缆复绕分切加工中心
線缆复绕分切加工中心
加装保护套于一體，解决重型線缆分切出库时，传统人工作业存在的劳
动强度高、線缆盘破坏程度大、安全不可控等问题。
超强载重能力
适用12T及以下，盘径1250至2800mm，盘宽950mm至2100mm重型線缆的自动复绕、剪切。
数字化中控设计
可快速配置并选择作业参数
“V”型装载辅助小車设计
可适应叉車、行吊等多种装载方式，且具备自动对中功能，提高装载安全性、便捷性，减轻劳动强度。
专业化人机交互设计
实现智能化操作，提高工作效率。
超强载重能力
适用12T及以下，盘径1250至2800mm，盘宽950mm至2100mm重型線缆的自动复绕、剪切。
数字化中控设计
可快速配置并选择作业参数
“V”型装载辅助小車设计
可适应叉車、行吊等多种装载方式，且具备自动对中功能，提高装载安全性、便捷性，减轻劳动强度。
专业化人机交互设计
实现智能化操作，提高工作效率。
应用场景
APPLICATION ACENARIO

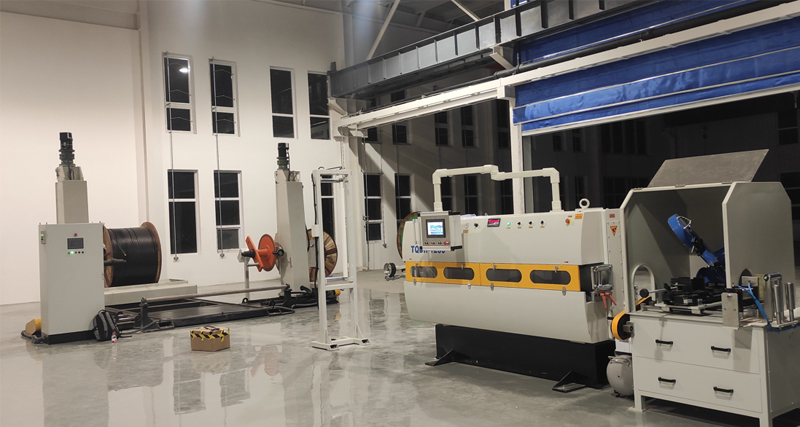

云南大理某電力公司仓库现场
天津某電力公司仓库现场
性能参数
線缆自动剪切机
发布时间：2021-10-15 16:14:42
|
类型 |
单位 |
设计值 |
|
装盘辅助小車 |
适用放線盘直径 |
Φ1250～Φ2800mm |
|
适用放線盘盘宽 |
950mm～2100mm |
|
|
最大承载能力 |
≤12t |
|
|
前进、后退速度 |
0-5m/min |
|
|
适用電缆直径 |
Φ20～100mm |
|
|
宽度调节電机功率 |
1.1kW交流電机 |
|
|
前后移动電机功率 |
1.5kW交流電机 |
|
|
放線机 |
适用放線盘直径 |
Φ1250～Φ2800mm |
|
适用放線盘盘宽 |
950～2100mm |
|
|
最大承载能力 |
≤12t |
|
|
放線速度 |
0-50m/min |
|
|
顶尖孔 |
Φ125/80 mm |
|
|
适用電缆直径 |
Φ20～100mm |
|
|
放線電机类型 |
7.5kW交流变频電机 |
|
|
驱动器 |
变频器 |
|
|
提升電机功率 |
1.5kW交流電机 |
|
|
龙门架移动電机功率 |
1.5kW交流電机 |
|
|
電气控制 |
采用PLC+触摸屏联合控制 |
|
|
收線机 |
适用線盘直径 |
Φ1250～Φ2500mm |
|
适用線盘宽度 |
950～1800mm |
|
|
顶尖孔 |
Φ125/Φ80 mm |
|
|
适用電缆直径 |
Φ20～Φ100mm |
|
|
收線電机 |
7.5kW交流变频電机 |
|
|
驱动器 |
变频器 |
|
|
移动及排線電机 |
1.5kW交流变频電机，变频器驱动 |
|
|
收線速度 |
0-50m/min |
|
|
提升電机 |
1.5kW交流電机 |
|
|
承载重量 |
≤12t |
|
|
排線节距 |
20-100mm |
|
|
收線速度控制方式 |
张力控制（变频器控制） |
|
|
轮式计米器 |
计米信号 |
编码器 |
|
计米精度 |
±0.2% |
|
|
最大计米長度 |
9999m |
|
|
适用最大線径 |
Φ100mm |
|
|
電缆切割专用平台 |
工器具柜及抽屉 |
具备 |
|
带锯机 |
電缆長度方向可调节400mm |
|
|
伸缩電鼓及工业级热风枪 |
具备可伸缩電鼓，热风枪功率3.2kW |
|
|
電气控制 |
PLC+触摸屏控制 |
1.设有速度/力矩控制方式,可设定線盘规格参数,并进行盘径等计算从而达到速度同步; |
|
收線方式 |
采用力矩方式收線，收線速度与操作平台速度同步，排線速度设定 |
|
|
排線方式 |
電缆中心線原点检测,自动换向,線盘宽度触摸屏输入 |
|
|
電源 |
電源进線 |
三相五線 380V 50Hz ±5% |
